Сборка душевой кабины 90х90 сантиметров самостоятельно

Всё большую популярность среди товаров для ванной комнаты набирают душевые кабины. Удобство и функциональность у потребителя выходят на первое место, поэтому уходят далеко в прошлое большие неудобные чугунные ванны стандартных размеров, также во многих новостройках пространство ванной комнаты очень ограничено. Тут-то душевая кабина 90х90 см окажется очень кстати, будь у Вас большая или маленькая ванная комната.

Покупка и установка душевой кабины позволит Вам увеличить полезное место в вашей ванной комнате, особенно если размеры вашей ванной комнаты не большие. Вы сможете там легко поставить стиральную машину, мебель для ванны и многое другое.

Выбор и покупка душевой кабины, это всего лишь половина дела, Вам еще нужно её собрать и установить.

Хочется сказать, что душевая кабина это такой товар, в котором продолжительность службы и её надежность, на процентов 70 состоит из качественной сборки.

Это своего рода конструктор, который Вы должны собрать правильно, качественно, и тогда она Вам будет служить долгие годы.

Обращаем Ваше внимание на то, что душевая кабина собирается уже в готовом, чистом помещении, все отделочные работы уже должны быть завершены.

Также отметим, что сборка душевой кабины с высоким (глубоким) поддоном, ничем не отличается от сборки душевой кабины с низким поддоном. Разница будет только в подготовке места под душевую кабину.

Сборку душевой кабины лучше всего осуществлять вдвоём, приблизительное время сборки составляет около 3 часов.

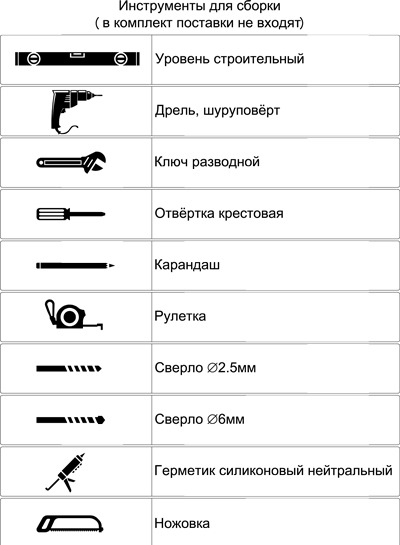

Перечень инструментов для сборки душевой кабины:

• Уровень строительный
• Шуруповёрт
• Пассатижи или ключ разводной
• Отвертка крестовая
• Карандаш
• Рулетка измерительная
• Сверла Ø 1-3 мм
• Пистолет для нанесения герметика

В комплект поставки с душевой кабиной инструменты не входят

Важный нюанс!
Некоторые душевые кабины по заявлению производителя собираются без герметика. Но даже для таких душевых кабин Вам всё равно потребуется герметик. Им необходимо обработать отверстие слива душевой кабины, закрепить водоотсекатели и магнитные уплотнители, и прочие мелкие опции (при их наличии), например обработать отверстие под радио и форсунки. Во всех остальных душевых кабинах герметик обязателен! С его помощью обрабатываются все неподвижные элементы. Места стыков задней стенки между центральной панелью и поддоном, места стыков передней рамы и поддона, крепление слива и форсунок, установка уплотнителей и водоотсекателей.

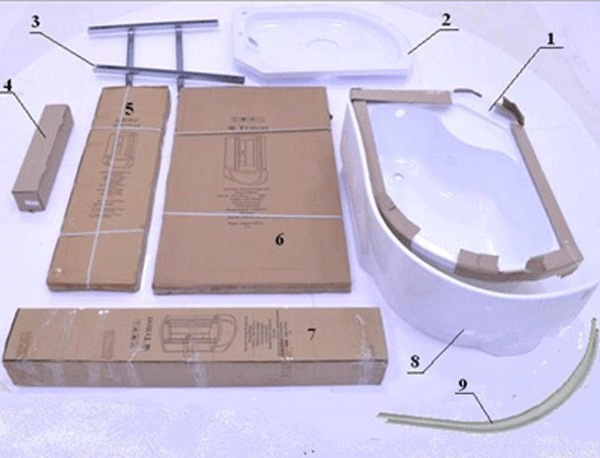

Стеклянные душевые кабины поставляются в разобранном виде, в картонных коробках. Количество коробок на одну душевую кабину: от 3 до 5 шт. (зависит от производителя).

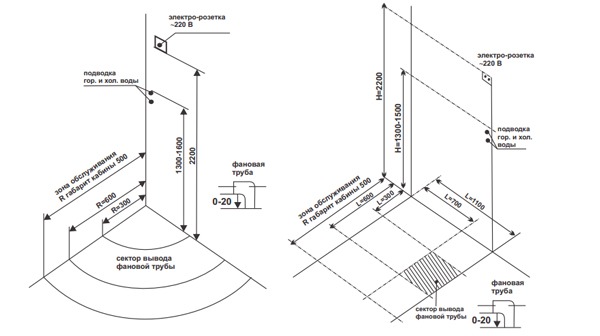

Универсальная схема подготовки коммуникаций

Такая схема сборки подходит почти под все душевые кабины, например по этой схеме Вы сможете собрать душевую кабину размером 80х80 сантиметров, 90х90 сантиметров, 100х100 сантиметров.

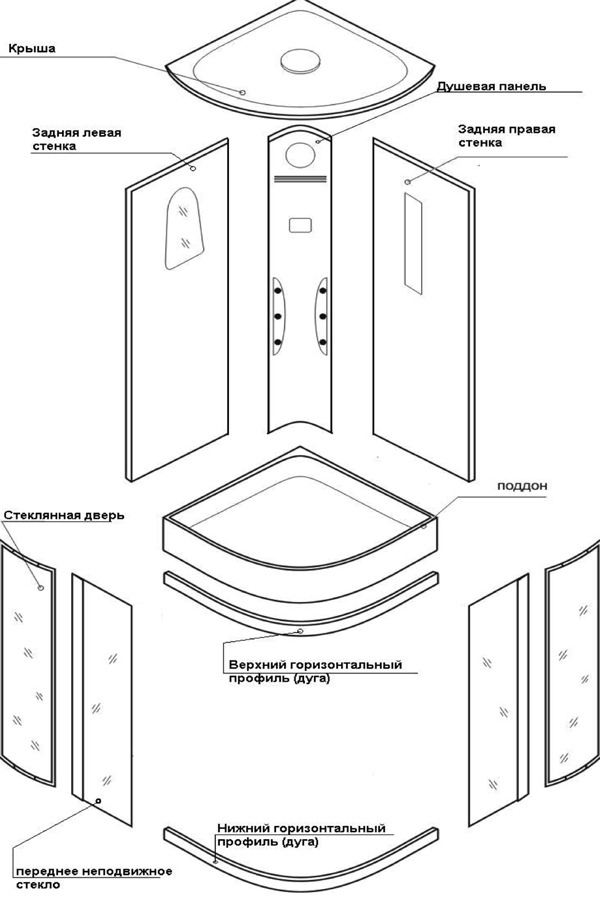

Общая схема сборки душевой кабины

Сборка, этап первый – распаковка

Первым делом, перед сборкой душевой кабины, распакуйте все коробки и достаньте все составляющие и комплектующие.

Разложите их и проверьте, все ли комплектующие на месте.

Стандартная душевая кабина со стеклянной задней стенкой состоит из следующих сборочных единиц:

1. Поддон

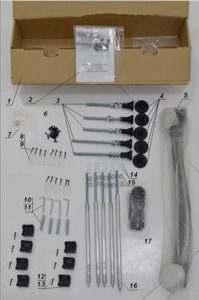

   Некоторые производители поставляют поддон в собранном виде, если у вас поддон не собран, то в коробке с поддоном у вас будут лежать следующие запчасти:
   • Поддон
   • Крыша
   • Передний декоративный экран
   • Горизонтальные профиля-2 шт (верхний и нижний)
   • Каркас
   • Комплектующие для сборки каркаса и крепления декоративной панели(шпильки,болты,ножки)

   Очень часто, все вышеперечисленные комплектующие лежат в одной коробке. Это самая большая коробка. Также, внутри может лежать коробочка со всеми комплектующими, где Вы сможете найти всё для сборки душевой кабины.



   Если Вы не можете найти резьбовые шпильки для ножек и каркаса, потрясите сам каркас, некоторые производители кладут шпильки внутрь каркаса.

2. Задняя стенка
   Два стекла одинакового размера
   Они могут быть сразу обрамлены алюминиевыми профилями, либо просто два стекла, если задняя стенка собирается на уголках.
   Отличаются эти две стенки одна от другой, наличием уже просверленных в них отверстий под комплектующие. Такие как полочка, зеркало, массаж ног, ручной душ и другие.

   Чтобы понять какое стекло правое или левое, посмотрите на изображение товара на инструкции или в интернете. Там Вы увидите комплектацию вашей душевой кабины, и с какой стороны расположены опции

3. Передние стекла
   Неподвижные стекла — 2 шт.
   Двери — 2 шт. (изогнутое стекло с отверстиями под ролики и ручки)
   Горизонтальные профиля — 2 шт.
   П-образные уплотнители (2 шт. или более)
   Магнитные уплотнители на двери-2 шт. (могут уже быть закреплены на дверях)
   Г-образные отсекатели (2 или 4 шт.)

4. Центральная стойка

   Она может быть с уже прикрученными опциями, например смеситель или подсветка. Также, очень часто внутри, с обратной стороны кладут прямо в панель различные уплотнители и прочие мелкие запчасти.

5. Комплектующие

Обязательные комплектующие, которые есть у всех душевых кабин:

• Ролики для дверей
• Ручки
• Смеситель
• Ручной душ
• Держатель ручного душа
• Сифон слива
• Уголки держателя боковых стекол
• Крепёжные элементы (саморезы,болтики,шайбочки, хомутки и прочее)

Комплектующие которые зависят от комплектации душевой кабины:

• Форсунки
• Тропический душ
• Пульт управления опциями
• Динамик радио
• Лампочки подсветки
• Блок питания
• Массажёр для ног
• Парогенератор
• Сиденье
• И прочее

На первом этапе, Вы, проверяя комплектацию своей душевой кабины, можете визуально перед сборкой осмотреть и понять, что куда прикручивается, или вдруг обнаружить что чего–то не хватает.

Сборка, этап второй – подготовка

Постелите перед сборкой, оставшиеся у Вас картонные коробки на пол. Таким образом, Вы без повреждений соберёте поддон, и что самое главное стёкла.

Вообще очень аккуратно во время сборки обращайтесь со стёклами от душевой кабины. Хотя закалённое безопасное стекло, которое используется в душевых кабинах и очень прочное, но оно имеет слабые места, особенно уголки. Никогда не ставьте стёкла на уголок. Не сверлите в стекле отверстия, оно просто раскрошится в мелкие осколки.

Все необходимые отверстия уже имеются и были сделаны ещё на заводе. Если по Вашему мнению, какого-то отверстия не хватает, значит это производственный брак, либо была произведена замена комплектации производителем.

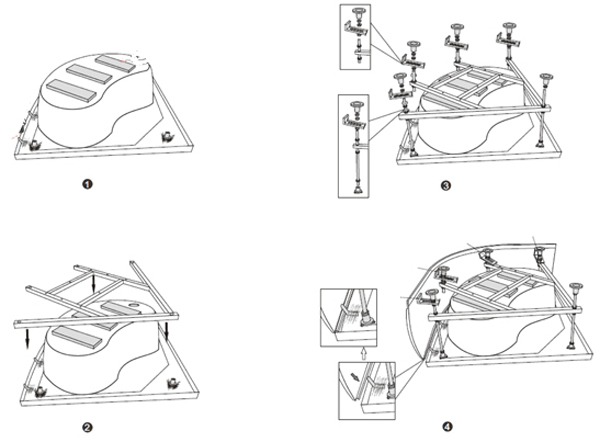

Сборка, этап третий – сборка поддона

Если ваша душевая кабина поставляется уже с собранным поддоном, то Вы можете пропустить этот этап, кроме пункта регулировки по уровню.

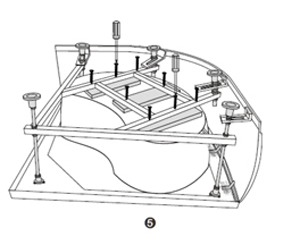

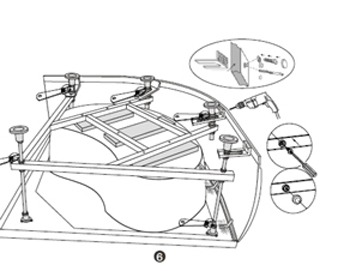

Собираем поддон:

1. Переворачиваем поддон вверх дном и кладём его на пол, предварительно застеленный картоном от упаковки, либо постелите ткань.
2. Прикручиваем на каркас ножки, шпильки и примеряем каркас на поддон.

   Каркас примеряем с учётом того, чтобы все его отверстия для крепежа, как на дне поддона, так и на углах поддона попадали на закладные (это те части с обратной стороны поддона которые выпирают и предназначены как раз для того, чтобы там крепить каркас).



   Внимание!
   У некоторых производителей каркас может быть без отверстий, тогда после примерки каркаса на перевернутом поддоне, Вы должны проделать такие отверстия сами. Также, у некоторых производителей отверстия могут не совпадать или быть вообще в другом месте, в таком случае, Вам необходимо сделать новые отверстия исходя из правильной установки каркаса.

   После того, как каркас у Вас будет примерян, закрепите его к поддону соответствующими саморезами.



   Внимание!
   Обязательно проверьте длину саморезов, чтобы случайно не вкрутить саморезы большей длины. Иначе они вылезут наружу внутри поддона и повредят поддон!

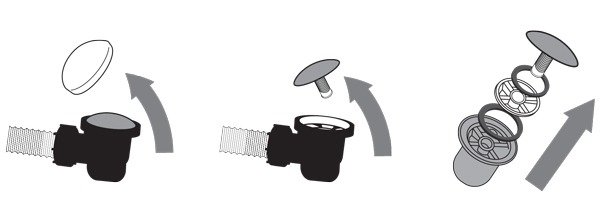

3. Прикручиваем сифон слива

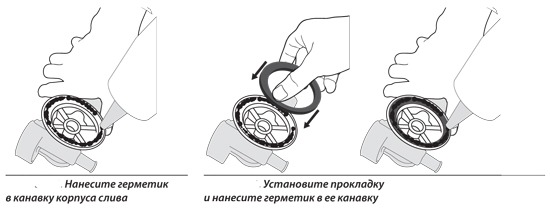

   Обязательно промажьте места крепления слива к поддону с помощью силиконового герметика.





4. Установите переднюю декоративную панель

   Чаще всего такая панель крепиться с помощью саморезов и закрывается декоративными заглушками.



5. Снимите защитную пленку с поддона и передней декоративной панели
6. Подвиньте поддон на место установки и с помощью ножек и уровня отрегулируйте его правильное положение. Затяните все гайки ключом, и ещё раз проверьте уровень.

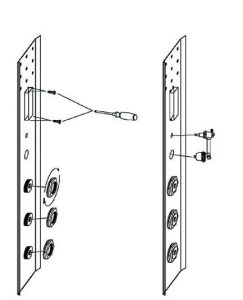

Сборка, этап четвертый – сборка центральной панели

Если ваша панель уже собрана, то Вы можете пропустить этот раздел.

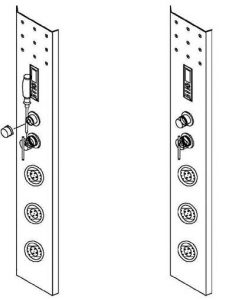

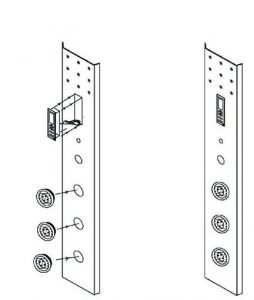

Собираем центральную панель: прикручиваем к центральной панели смеситель, а также пульт управления, декоративную подсветку, форсунки (если они входят в вашу комплектацию).

Желательно промазать герметиком места соприкосновения опций и центральной панели.

Сборка, этап пятый – сборка задней стенки

Этот этап лучше делать вдвоём с помощником!

Внимательно смотрим, где у нас правая и левая стенки.

Вариант сборки задних стенок обрамленных профилями

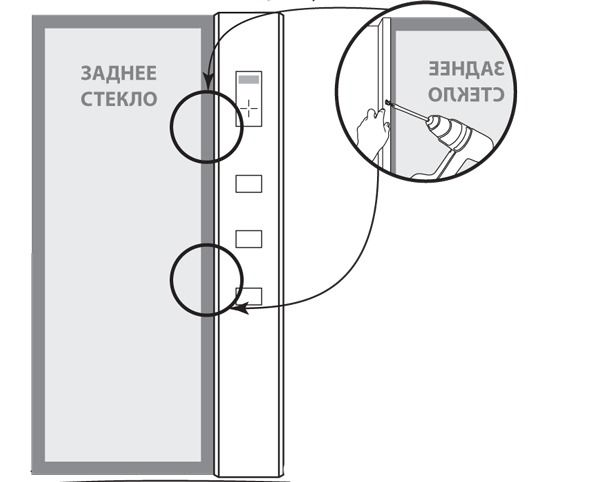

Ставим стёкла и центральную панель на поддон, и с помощью саморезов, или болтов (зависит от производителя) скрепляем между собой боковые стенки с центральной панелью.

Промажьте, место стыка центральной панели с боковыми стенками с помощью силиконового герметика.

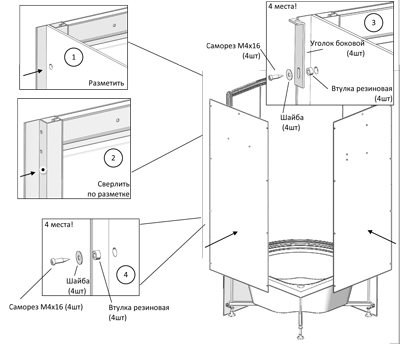

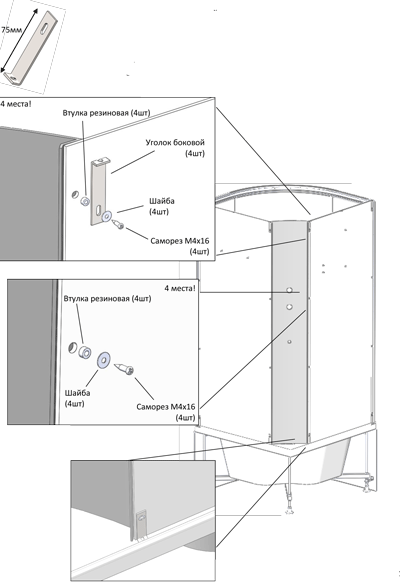

Вариант сборки задних стенок на уголках

1. Расположите правое и левое стекло на поддоне и закрепите его саморезами, установив боковые уголки сверху и снизу.

2. Установите центральную стойку между задними стенками
3. По направляющим отверстиям по бокам задних стенок, соедините центральную стойку со стенками саморезами, закрепляя боковые уголки сверху и снизу.

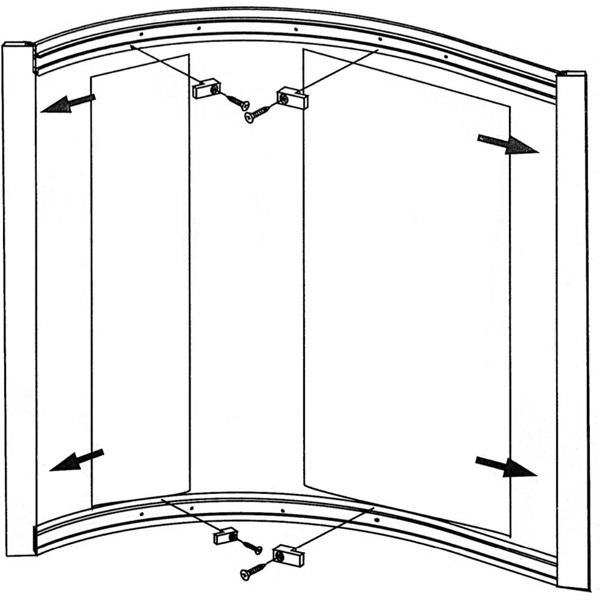

Сборка, этап шестой – сборка передней рамы

1. Соедините поперечные (дугообразные) и продольные (прямые) алюминиевые профили с помощью саморезов.
2. Установите передние боковые неподвижные стёкла в паз продольного профиля, предварительно надев на стекло силиконовый П-образный резиновый уплотнитель.


   Если стекло с трудом вставляется, не пытайтесь по нему стучать, не надо забивать его. Попробуйте намазать немного силиконового герметика на П-образный уплотнитель и аккуратно с нажимом, не изгибая и не деформируя стекла, пробуйте вставить его в паз.

3. Прижмите свободный край стекла уголками крепления передних стенок, используя саморезы.

Сборка, этап седьмой – установка передней рамы на поддон

1. Поместите переднюю раму на поддон
2. Соедините между собой переднюю раму и заднюю стенку с помощью саморезов или болтов (зависит от производителя).Предварительно проверьте чтобы они стояли ровно и никуда не выступали.

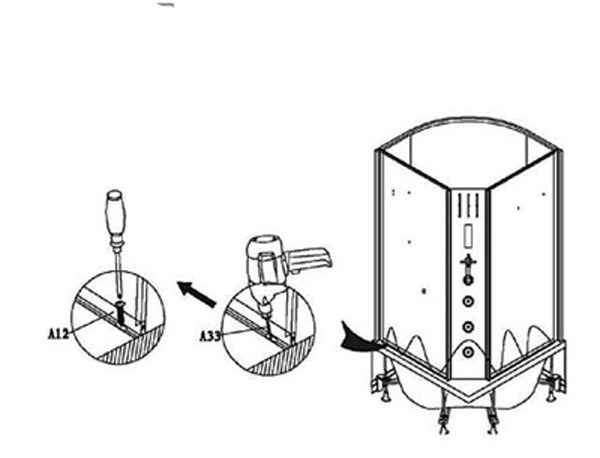

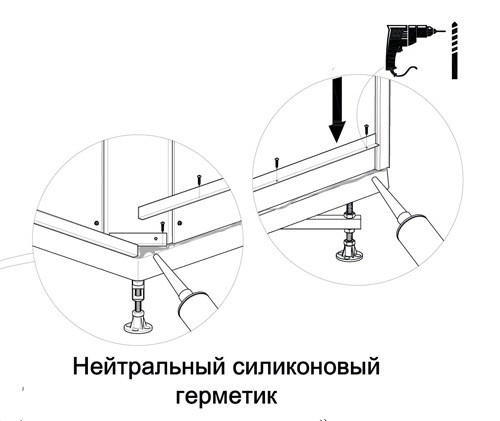

3. Закрепите заднюю стенку к поддону с помощью саморезов или болтов (зависит от производителя).



Внимание! Если у Вас нет отверстий для болтов, то их необходимо просверлить самостоятельно.

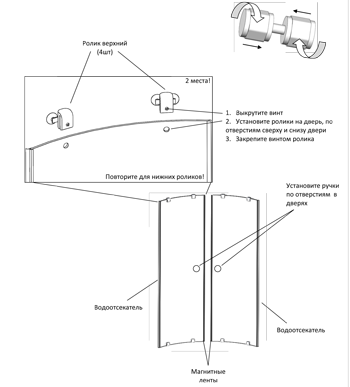

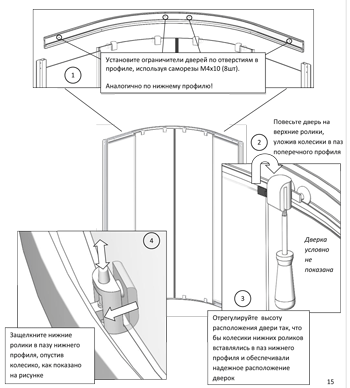

Сборка, этап восьмой – сборка дверей

1. Закрепите верхние и нижние ролики на дверях, колесиками наружу.
2. Закрепите ручки на дверях в отверстиях по бокам дверей.
3. С помощью герметика установите отсекатели и магнитные уплотнители на двери.

4. Установите ограничители дверей на верхний и нижний поперечные профили.

5. Повесьте двери на верхние ролики, уложив колесики в паз поперечного профиля.
6. Защелкните нижние ролики в пазу нижнего ролика, опустив колесико.

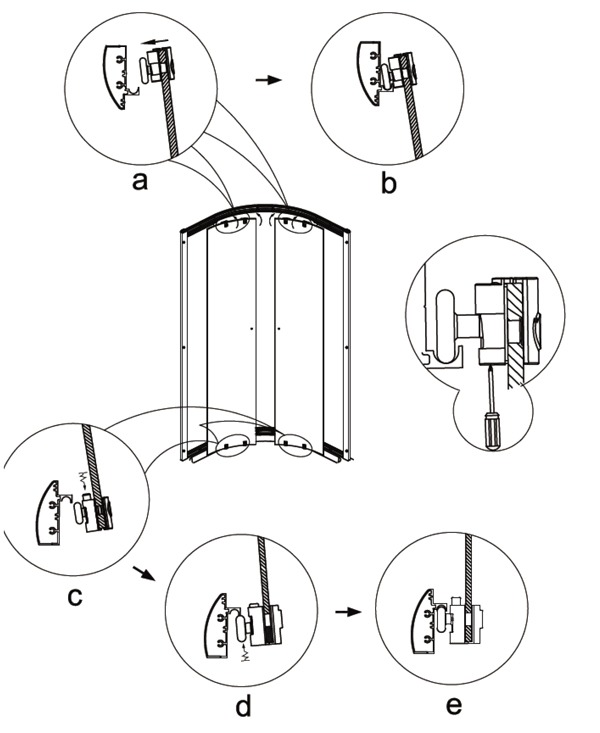

7. Отрегулируйте ролики, чтобы двери душевой кабины плотно закрывались и без усилий двигались по направляющим.

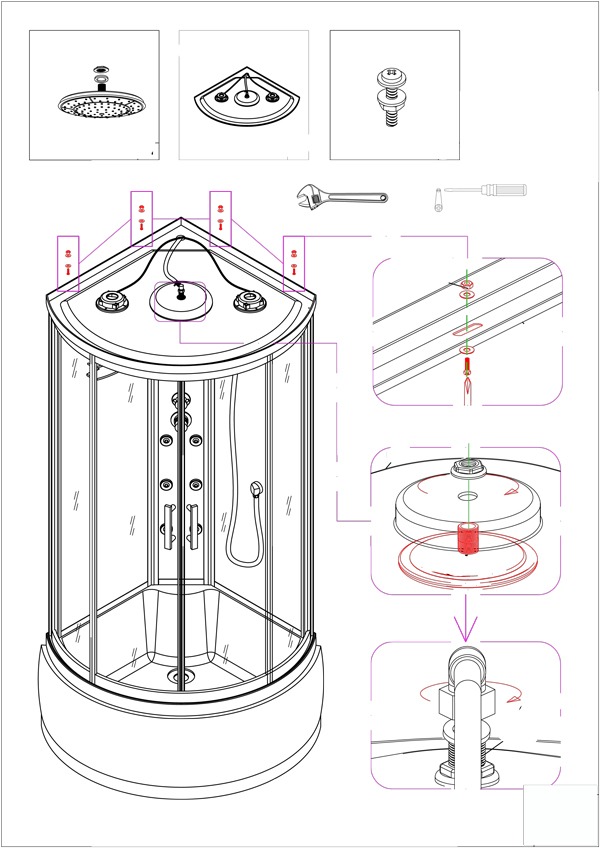

Сборка, этап девятый – сборка крыши

Удалите с крыши защитную пленку и закрепите на крыше динамик, вытяжку подсветку, тропический душ (если они входят в комплектацию).

Закрепите крышу на душевой кабине с помощью саморезов или болтов (зависит от производителя).

Крыша обычно крепится только к задней стенке.

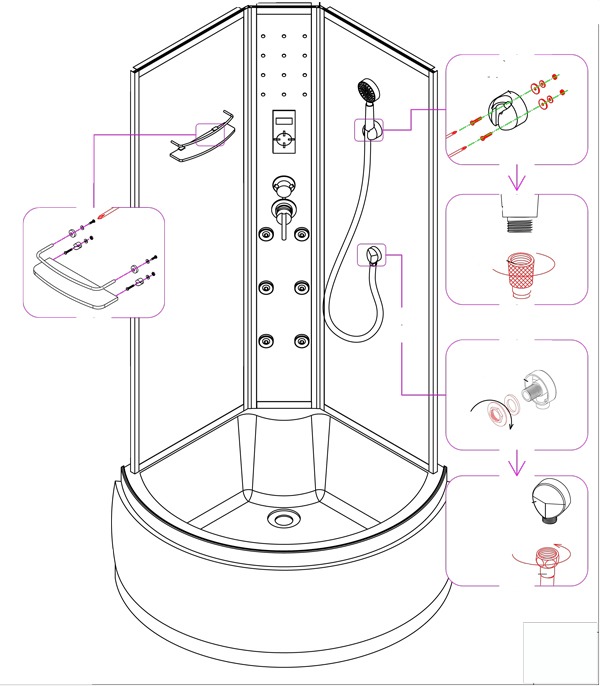

Сборка, этап десятый – установка комплектующих

Установите и закрепите зеркало, полочку и прочие комплектующие, которые идут в комплекте с вашей душевой кабиной.

Места крепления можно обработать силиконовым герметиком.

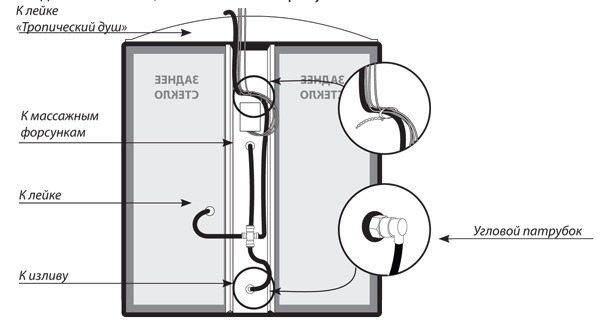

Сборка, этап одиннадцатый – подключение к коммуникациям

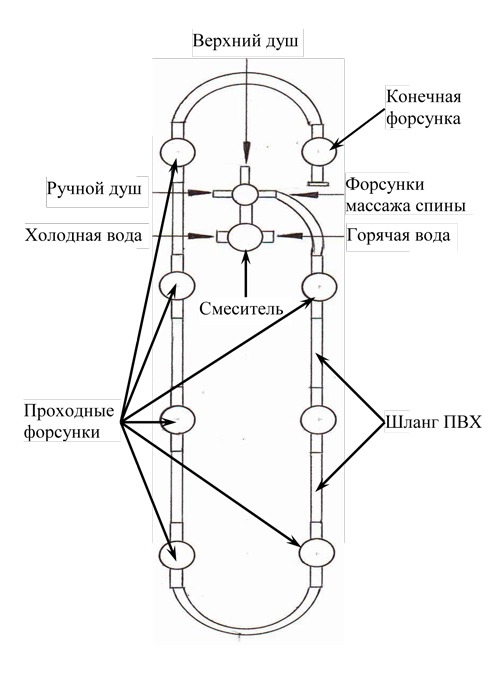

1. Соедините между собой шланги идущие от смесителя на ручной душ, тропический душ и на форсунки (при наличии их).

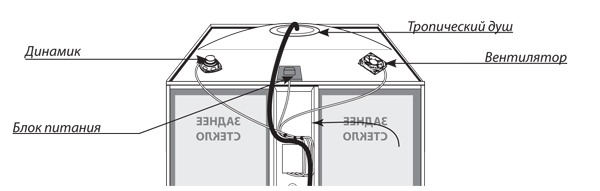

2. При наличии электрики соедините между собой провода, идущие на подсветку, вытяжку, радио.

Сборка, этап двенадцатый – установка душевой кабины на место и подключение коммуникаций

Подвиньте кабину на предусмотренное место установки, подсоедините сливной шланг к канализации и подключите кабину к электричеству.

Заключение

Вот так вот просто, собирается практически любая душевая угловая кабина со стеклянными задними стенками. Некоторые этапы можно менять местами. Например, вначале собрать переднюю раму, а потом заднюю стенку. Тут всё индивидуально и зависит от многих обстоятельств, например от размеров ванной комнаты, наличия помощника и прочего.

Чтобы самостоятельно собрать душевую кабину, мы рекомендуем Вам внимательно прочитать нашу инструкцию, и понять по плечу ли Вам сборка. В сборке вроде ничего сложного нет, но многие не могут справиться самостоятельно: у кого-то навыков не хватает, у кого-то инструмента нет.

Самое главное, что Вы должны уяснить это то, что сборка душевой кабины от любого производителя душевых кабин, будь то Китайская, или дорогая Итальянская, это не просто механическая работа с инструментом, а прежде всего работа головой. Таких душевых кабин, где бы все отверстия и комплектующие идеально подходили друг к другу нет и, наверное, не было никогда. Тут надо просверлить, там подмазать и прочее.

Поэтому опирайтесь на нашу инструкцию как на общую схему сборки, которую можно немного поменять в последовательности, или немного доработать с учётом ваших обстоятельств.

Но если всё же Вам кажется, что Вы не сможете собрать душевую кабину самостоятельно, или сомневаетесь в своих силах, то лучше обратитесь сразу к специалистам, которые соберут Вам Вашу кабину быстро и качественно, но за деньги. Благо, что сейчас таких организаций великое множество, и Вы сможете выбрать тех сборщиков, которые Вам по душе и кошельку!
